Allura kif taħdem it-trombi?
F'din il-gwida komprensiva, se nmur fuq ix-xjenza wara kif l-ottika f'par trombi huma kapaċi jiġbru d-dawl u mbagħad nippreżentawlek immaġni eżaltata tal-veduta quddiemek. F'artikoli futuri, qed nippjana wkoll li nmur fuq il-mekkaniżmi ewlenin wara kif jaħdmu l-fokus u l-mekkaniżmi ta 'l-għajnejn u l-firxa ta' għażliet differenti disponibbli.
B’dan il-mod, jien ċert li sal-aħħar inti tifhem kif taħdem it-trombi u b’hekk tkun ippreparat ħafna aħjar meta tagħżel l-istrument it-tajjeb għall-bżonnijiet tiegħek u mbagħad ladarba jasal, tkun tista’ twaqqafha b’mod korrett u tużah hekk li tieħu l-aħjar mill-użu tagħha. Ejja nibdew:
Żewġ Teleskopji
Fl-aktar forma sempliċi tagħha, sett ta 'trombi huwa essenzjalment magħmul minn żewġ teleskopji mqiegħda ħdejn xulxin. Allura biex nibdew u biex nagħmlu l-affarijiet ftit aktar sempliċi, ejjew naqtgħu t-trombi tagħna fin-nofs u l-ewwel nitgħallmu kif jaħdem teleskopju u mbagħad nerġgħu npoġġuhom flimkien fl-aħħar:
Lentijiet, Dawl u Rifrazzjoni
Fundamentalment kif taħdem it-trombi u tkabbar il-veduta hija billi tuża lentijiet li jikkawżaw li d-dawl jagħmel xi ħaġa magħrufa bħala rifrazzjoni:
Permezz tal-vakwu tal-ispazju, id-dawl jivvjaġġa f'linja dritta, iżda hekk kif jgħaddi minn materjali differenti jibdel il-veloċità.
Allura hekk kif id-dawl jgħaddi minn mezz oħxon bħal ħġieġ jew ilma, jonqos. Dan ġeneralment jikkawża li l-mewġ tad-dawl jitgħawweġ u huwa dan il-liwi tad-dawl li jissejjaħ rifrazzjoni. Ir-rifrazzjoni tad-dawl hija dik li tikkawża li tiben jidher li jkun mgħawweġ meta jkun f'tazza ilma. għandha wkoll ħafna skopijiet utli u hija ċ-ċavetta li tkun kapaċi tkabbar dak li qed tħares lejn.
Lentijiet
Minflok sempliċiment jużaw folja ċatta jew blokka tal-ħġieġ sempliċi, strumenti bħal teleskopji, trombi u anke nuċċalijiet tal-qari jużaw lentijiet tal-ħġieġ b'forma speċjali li ħafna drabi huma magħmula minn għadd ta 'elementi ta' lenti individwali li jistgħu jikkontrollaw aħjar il-liwi tal-mewġ tad-dawl. .
Il-lenti oġġettiva
(l-eqreb wieħed lejn l-oġġett li qed tħares lejh) fuq trombi għandu forma Konvessa, li jfisser li ċ-ċentru tiegħu huwa eħxen minn barra. Magħrufa bħala lenti konverġenti, taqbad id-dawl minn oġġett imbiegħed u mbagħad permezz tar-rifrazzjoni, tikkawża li d-dawl jitgħawweġ u jingħaqad (konverġi) hekk kif jgħaddi mill-ħġieġ. il-mewġ tad-dawl imbagħad jiffoka f'punt wara l-lenti.
Il-lenti tal-ocular
imbagħad jieħu dan id-dawl iffukat u tkabbar, fejn imbagħad jgħaddi f'għajnejk.
Tkabbir

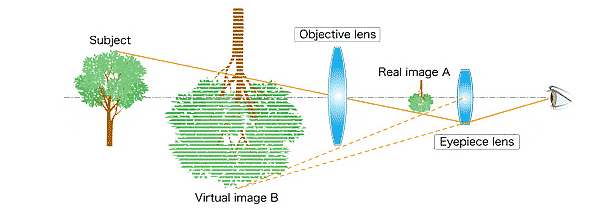

L-ewwelnett id-dawl jivvjaġġa mis-suġġett u immaġni realiAhija prodotta mill-lenti oġġettiva. Din l-immaġni mbagħad titkabbar b'lenti ta' l-għajnejn u titqies bħala immaġni virtwaliB. Ir-riżultat hu li l-oġġetti mkabbra jidhru bħallikieku kienu quddiemek u eqreb mis-suġġett.
6x, 7x, 8, 10x, jew aktar.
L-ammont li l-immaġni tiġi eżaltata huwa ddeterminat mill-proporzjon tat-tul fokali tal-lenti oġġettiva diviż bit-tul fokali tal-lenti tal-ocular.
Allura fattur ta 'ingrandiment ta' 8, pereżempju, jipproduċi immaġni virtwali li tidher 8 darbiet akbar mis-suġġett.
Kemm ingrandiment għandek bżonn jiddependi fuq l-użu maħsub u ħafna drabi huwa żball li wieħed jassumi li iktar ma tkun għolja l-qawwa, aħjar tkun it-trombi peress li ingrandimenti ogħla jġibu wkoll ħafna żvantaġġi. Għal aktar agħti ħarsa lejn dan l-artikolu: Tkabbir, Stabbiltà, Field of View & Brightness
Kif tista 'tara wkoll fid-dijagramma ta' hawn fuq, l-immaġni virtwali hija maqluba. Hawn taħt se nagħtu ħarsa lejn għaliex jiġri dan u kif jiġi rettifikat:
Immaġni ta' taħt fuq
Dan huwa kbir u l-istorja tista 'tispiċċa hawn jekk inti sempliċiment tagħmel teleskopju għal użi bħall-astronomija.
Fil-fatt, tista 'faċilment tagħmel teleskopju sempliċi billi tieħu żewġ lentijiet u tisseparahom b'tubu magħluq. Tabilħaqq dan huwa pjuttost kif inħoloq l-ewwel teleskopju.
Madankollu, dak li tinnota meta tħares minnha huwa li l-immaġni li tara se tinqaleb ta’ taħt fuq u tirrifletti. Dan għaliex lenti konvessa tikkawża li d-dawl jaqsam hekk kif jikkonverġi.
Fil-fatt tista 'faċilment turi dan jekk iżżomm lenti ta' madwar tul ta 'armi u tħares lejn xi oġġetti 'l bogħod minnha. Se tara li l-immaġni se tkun rasu 'l isfel u riflessa b'lura.
Biex tħares lejn stilel bogħod, din mhix verament problema u tabilħaqq ħafna teleskopji tal-astronomija jipproduċu immaġni mhux rettifikata, iżda għal użi terrestri, din hija problema. Fortunatament hemm ftit soluzzjonijiet:
Korrezzjoni tal-Immaġni
Għat-trombi u l-biċċa l-kbira tat-teleskopji terrestri (spotting scopes) hemm żewġ modi ewlenin kif tagħmel dan, billi tuża lenti konkava għall-ocular jew priżmi li jtellgħu l-immaġni:
Ottika Galilejana
Użat fit-teleskopji ivvintati Galileo Galilei fis-Seklu 17, l-Ottika Galilejana tuża lenti oġġettiva konvessa bil-mod normali, iżda tibdel din għal sistema ta 'lenti konkavi għall-ocular.
Magħrufa wkoll bħala lenti diverġenti, il-lenti konkava tagħmel ir-raġġi tad-dawl mifruxa minn xulxin (diverġenti). Allura jekk jitqiegħed fid-distanza korretta mil-lenti oġġettiva konvessa, jista 'jipprevjeni li d-dawl jaqsam u b'hekk iwaqqaf l-immaġni milli tinqaleb.
Bi prezz baxx u faċli biex tagħmel, din is-sistema għadha tintuża fuq Opera & Theater Binoculars sal-lum.
Madankollu l-iżvantaġġi huma li huwa diffiċli li tikseb ingrandiment għoli, ikollok kamp ta 'vista pjuttost dejjaq u ikollok livell għoli ta' immaġni ċajpir fuq it-truf tal-immaġni.
Huwa għal dawn ir-raġunijiet li għall-biċċa l-kbira tal-użi sistema tal-priżma titqies bħala alternattiva aħjar:
Ottika Keplerjana bi Priżmi
B'differenza mill-Ottika Galilean li tuża lenti konkava fl-ocular, is-sistema ottika Keplerian tuża lentijiet konvessi għall-għanijiet kif ukoll lentijiet ta 'l-għajnejn u ġeneralment titqies bħala titjib fid-disinn ta' Galileo.
Madankollu l-immaġni għad trid tiġi kkoreġuta u dan jinkiseb bl-użu ta 'priżma:
Ikkoreġi L-Immaġini Maqluba
Jaħdmu bħal mera, il-biċċa l-kbira tat-trombi moderni jużaw priżmi eretti li jirriflettu d-dawl u b'hekk ibiddlu l-orjentazzjoni, u jikkoreġu l-immaġni.
Filwaqt li mera standard hija perfetta biex tħares lejk lilek innifsek filgħodu, fi trombi ma jkunx tajjeb jekk id-dawl ikun sempliċement rifless 180 grad u lura lejn fejn ġie peress li mbagħad qatt ma tkun tista' tara l-immaġni.
Priżmi Porro
Din il-problema l-ewwel ġiet solvuta bl-użu ta 'par priżmi Porro. Imsemmi wara l-inventur Taljan Ignazio Porro, priżma Porro waħda, bħal mera tirrifletti wkoll id-dawl 180 grad u lura fid-direzzjoni li ġiet minnha, iżda tagħmel dan parallel mad-dawl inċidentali u mhux direttament tul l-istess triq.
Allura dan tassew jgħin għax jippermettilek tpoġġi tnejn minn dawn il-priżmi ta’ Porro f’angoli retti ma’ xulxin, li mbagħad ifisser li mbagħad tista’ tirrifletti d-dawl sabiex mhux biss jorjenta mill-ġdid l-immaġni maqluba iżda tippermetti wkoll li tkompli b’mod effettiv. fl-istess direzzjoni u lejn l-oculari.
Tabilħaqq huma dawn iż-żewġ priżmi Porro mqiegħda f'angoli retti li jagħtu lit-trombi l-għamla tradizzjonali u ikonika tagħhom u huwa għalhekk li l-oculari tagħhom huma eqreb minn xulxin mill-lentijiet oġġettivi.
Priżmi tas-saqaf
Kif ukoll il-priżma Porro, hemm numru ta 'disinji oħra li kull wieħed għandu l-vantaġġi uniċi tagħhom.

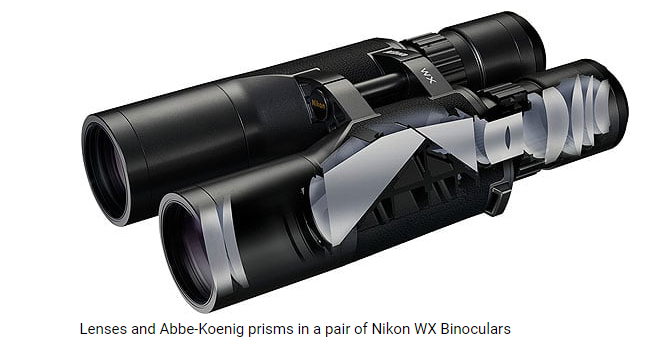

Tnejn minnhom, il-priżma Abbe-Koenig u l-priżma Schmidt-Pechan huma tipi ta 'priżmi tas-saqaf li issa huma komunement użati fit-trombi.
Minn dawn, il-priżma Schmidt-Pechan hija l-aktar komuni għaliex tippermetti lill-manifatturi jipproduċu binokulari aktar kompatt u irqaq bl-oculari f'konformità mal-għanijiet. L-iżvantaġġ huwa li jeħtieġu numru ta 'kisi speċjali biex jiksbu riflessjoni interna totali u jeliminaw fenomenu magħruf bħala fażi shifting.
Għaliex it-trombi huma iqsar mit-teleskopji
It-tieni benefiċċju għall-użu tal-priżmi huwa li minħabba li d-dawl jinqaleb darbtejn hekk kif jgħaddi mill-priżma u għalhekk jerġa 'lura fuqu nnifsu, tiżdied id-distanza li jivvjaġġa f'dak l-ispazju.
Għalhekk, it-tul ġenerali tat-trombi jista 'jiġi mqassar peress li d-distanza meħtieġa bejn il-lentijiet oġġettivi u l-ocular titnaqqas ukoll u għalhekk it-trombi huma iqsar minn teleskopji rifrattarji bl-istess ingrandiment peress li m'għandhomx priżma.
