Kif jaħdem it-trombi
It-trombi jaħdmu fuq il-prinċipji tal-liġijiet ottiċi, preċiżament billi jieħdu vantaġġ mill-proprjetajiet u l-imġieba tad-dawl hekk kif jivvjaġġa minn midja differenti. Ejja nieħdu waħda minn xulxin biex naraw kif taħdem it-trombi, x'inhuma l-partijiet essenzjali tat-trombi, u kif jaħdmu flimkien?
It-trombi jikkonsistu fi tliet Partijiet ottiċi biex jaħdmu:
Eyepiece jew okulari: biex tiffoka fuq u tkabbar l-immaġni virtwali proġettata
Priżmi: biex tikkoreġi l-orjentazzjoni tal-immaġni – aqleb l-immaġni vertikalment u orizzontalment
Lenti Għan: jiġbor id-dawl inċidentali u jikkonċentrah fil-punt fokali, ġeneralment sistema ta’ lenti ta’ 2 lentijiet jew aktar biex tikkumpensa għall-aberrazzjoni
Spjegazzjoni Faċli Ta 'Kif Taħdem it-Trombi

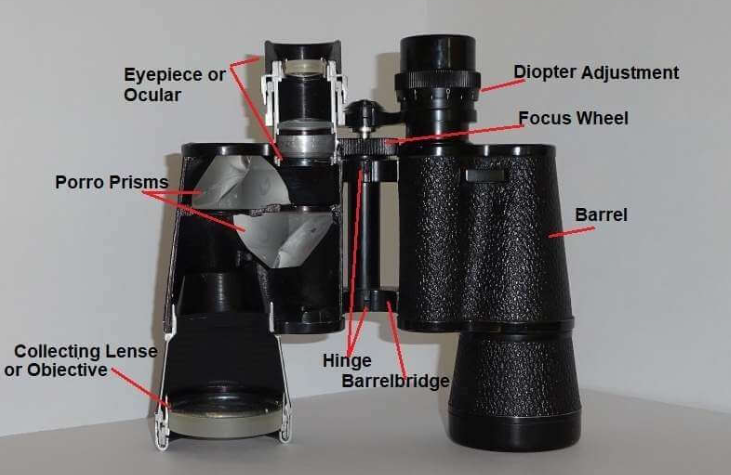

Biex tifhem il-partijiet tat-trombi u l-funzjonijiet tagħhom, huwa aħjar li tneħħi t-trombi u tagħti ħarsa lejn ġewwa. B'dan il-mod tista 'tara l-assemblaġġi individwali u tieħu idea aħjar ta' kif taħdem it-trombi. Hemmsistema ottika u sistema mekkanikabiex tħares lejn.
Partijiet Ottiċi Ta' Trombi
It-trombi jikkonsistu fi tliet assemblaġġi ottiċi li jirrifrattaw u jiffokaw id-dawl biex tkabbar oġġett imbiegħed u jagħmilha tidher eqreb. Dawn it-tliet komponenti essenzjali huma l-lenti oġġettiva, is-sistema tal-priżma, u l-ocular. Ejja nagħtu ħarsa aktar mill-qrib lejn dawn il-partijiet biex nifhmu l-funzjonijiet tagħhom u kif tkabbar it-trombi.
Lenti Għan
Il-għanbil-kbar tagħhalenti tal-ġbirtinsab fit-tarf ta 'quddiem jew fit-tarf ta' isfel tat-trombi, skond kif tħares lejha. Il-lenti tal-ġbir hija mmirata lejn l-oġġett ta 'interess, danjaqbad id-dawl.
Iktar ma jkun kbirapertura– id-dijametru tal-lenti, l-aktar qawwa li tiġbor id-dawl għandhom it-trombi, u b'hekk l-immaġni se tidher isbaħ. Għal din ir-raġuni, il-kaċċaturi jew id-dilettanti li jħarsu l-istilel jagħżlu trombi b’dijametri kbar ta’ lenti. Trombi ħfief kompatti li huma tajbin għall-mixi jew użu okkażjonali jista 'jkollhom apertura ferm iżgħar ta' madwar 25 mm. Id-daqs tal-apertura huwa espress fit-tieni numru tal-klassifikazzjoni tat-trombi jiġifieri. 8x42
L-immaġni intermedja virtwali maħluqa mill-lenti oġġettiva hija rasu 'l isfel u riflessa. Biex tikkoreġi dan, il-priżmi jintużaw ġewwa t-trombi.
Is-Sistema Priżma
Mingħajr priżmi fit-trombi, l-osservatur kien jara immaġni maqluba. Il-priżmi jikkoreġu dan, u jgħinu wkoll biex inaqqsu xi ftit it-tul tat-trombi.
Il-priżmihuma magħmula minn ħġieġ tal-kuruna uiservu bħala mirja li jikkoreġu. Hekk kif ir-raġġ tad-dawl jgħaddi mill-priżmi, riflessjonijiet multipli aqleb l-immaġni rasu 'l isfel u maqluba proġettata mil-lenti oġġettiva, sabiex l-osservatur ikun jista' jara immaġni li tħares normali.
Hemm żewġ tipi prinċipali ta 'priżmi użati fit-trombi. Dawn huma l-priżmi Porro u disinji differenti tal-priżmi tas-saqaf.
Priżmi Porro
Hemm żewġ priżmi użati fit-trombi tal-priżma Porro, huma mwaqqfa f'angoli retti ma 'xulxin.
Ir-raġġi tad-dawl huma riflessi mill-uċuħ interni u maqlubin minn fuq għal isfel f'priżma waħda u mix-xellug għal-lemin fil-priżma l-oħra.
Il-vantaġġ tat-trombi b'sistema ta 'priżmi Porro huwa li dawn il-priżmi huma ħafna eħfef u orħos biex jimmanifatturaw u jeħtieġu ftit spazju peress li huma mwaqqfa ħdejn xulxin.
It-trombi tal-priżma Porro ħafna drabi huma ta 'bini iqsar minn trombi tal-priżma tas-saqaf.
Priżma tas-saqaf
Din is-sistema tal-priżmi ġeneralment tikkonsisti f'żewġ priżmi, li minnhom mill-inqas waħda għandha forma ta 'tarf tas-saqaf.
Naħa waħda ta 'korp tal-ħġieġ prims għandha tkun miksija biex tikkumpensa għall-bidla fil-fażi tal-wavelengths differenti u biex tnaqqas il-fringing tal-kulur, dan jagħmel il-priżma tas-saqaf daqsxejn aktar għali mill-priżmi Porro.
Il-korrezzjoni tal-immaġini fit-trombi tal-priżmi tas-saqaf tista 'ssegwi mogħdija tar-raġġ aktar kumplessa minn dik ta' Porro, iżda r-riżultat ta 'taqleb l-immaġni rasu 'l isfel u riflessa mill-lenti oġġettiva huwa l-istess.
Priżmi tas-saqaf jippermettu trombi mibnija ħafna aktar irqaq, aktar kompatti. Trombi b'dawk il-priżmi huma daqsxejn idjaq u aktar eleganti meta mqabbla ma 'mudelli bil-priżmi Porro iżda ġeneralment ikunu daqsxejn aktar għaljin peress li hija meħtieġa produzzjoni aktar elaborata.
Biċċiet tal-għajnejn
Il-biċċiet tal-għajnejn, imsejħa wkollokulari, jinsabu fuq quddiem tat-trombi u huma ż-żewġ lentijiet li nħarsu direttament fihom waqt l-osservazzjoni.
Eyecups (estensjonijiet tal-gomma fuq il-kanna okulari) ħafna drabi jintużaw biex iżommu d-distanza korretta tal-għajnejn mal-ocular u jipprovdu xi protezzjoni minn dawl mitluf oblikwu li jfixkel.
L-ocular normalment jikkonsisti f'żewġ lentijiet jew aktar.
Meta t-trombi jkunu ffukati sew, jippermetti lill-għajn tal-bniedem biex tara l-immaġni li hija pproġettata mil-lenti oġġettiva u s-sistema tal-priżma.
Partijiet Mekkaniċi Ta' Trombi
Aġġustament tad-diottriċi
Ħafna nies m'għandhomx l-istess vista qawwija fiż-żewġ għajnejn. Biex tippermetti osservazzjoni mingħajr għeja permezz ta 'trombi lvista differenti trid tiġi kkumpensatasabiex iż-żewġ għajnejn jistgħu jaraw immaġni ffukata.
Normalment, l-ocular dritt jista 'jiġi rfinat biex jikkumpensa għad-differenza diottrika billi jaġġusta l-fokus tal-lentijiet okulari.
Biex taġġusta, agħlaq l-għajn tal-lemin tiegħek u tiffoka fuq oġġett billi tuża l-għajn tax-xellug (l-ocular mingħajr kumpens tad-diopter) billi ddawwar ir-Rota tal-Fokus taċ-Ċentru sakemm l-immaġni tkun qawwija u ċara. Imbagħad aġġusta fin-sharpness fuq it-tieni eyepiece bl-għajnuna ta 'l-Aġġustament Diopter.
Rota Focus
Biex tikseb immaġni qawwija u ċara meta tara oġġetti f'distanzi differenti huwa dejjem meħtieġ li taġġusta l-fokus tal-trombi. It-tidwir tal-pum tal-fokus (jew ir-rota tal-fokus) se timbotta 'l barra jew tiġbed l-oculari (jew waħda biss mill-lentijiet tal-oculari) sabiex il-punt fokali tal-oculari jikkonverġi mal-punt fokali tal-lenti oġġettiva.
Kanna-Pont Biċ-Ċappetta
It-trombi huma sempliċiment żewġ teleskopji li huma mmuntati ħdejn xulxin. Jeħtieġ li jindikaw eżattament fl-istess direzzjoni biex jippermettu lil osservatur jara simultanjament permezz tagħhom. Il-kanna-pont iżomm il-btieti tat-trombi f'allinjament parallellil xulxin sabiex l-assi ottiku huwa parallel (ir-raġġ tad-dawl huwakollimated).
Iċ-ċappetti li jingħaqdu mal-pont jippermettulna naġġustaw id-distanza tal-oculari għad-distanza individwali tal-għajnejn tat-telespettatur.
Barmil Jew Tubu
Il-kanna hija l-akkomodazzjoni li żżomm il-partijiet ottiċi kollha flimkien. Il-housing jipproteġi l-komponenti ottiċi u jżommhom f'pożizzjoni stabbli sabiex ma jaqilbux minn xokk mekkaniku jew meta jinżlu.
Ħafna mill-trombi aħjar għandhom siġilli O-ring biex iżommu l-ilma u l-umdità barra. F'ħafna mudelli bi prezz għoli, l-intern huwa wkoll mimli b'gass inert biex jiżgura reżistenza għall-ilma anke meta mgħaddas taħt l-ilma.
Mogħdija tad-Dawl Fil-Trombi Priżma Porro
Kif Priżmi Invertu L-Immaġni
Immaġni mill-Oġġett meqjus jidher orizzontalment u vertikalment maqlub
L-ewwel priżma taqleb l-immaġni vertikalment
It-tieni priżma taqleb l-immaġni orizzontalment
Immaġini żgħira hija proġettata fl-aħħar tat-tul fokali tal-objettiv
L-għajn tkabbar l-immaġni u tippreżentaha lill-għajn
Kif L-Immaġni Tikkonfuta
Biex tippreżenta immaġni ffukata u qawwija lit-telespettatur, il-punt fokali tal-lenti okulari għandu jikkonverġi mal-punt fokali tal-lenti oġġettiva.
Kif Tikkalkula It-Tkabbir tat-Trombi
L-ingrandiment tat-trombi magħrufa wkoll bħala "qawwa", huwa fattur ta 'klassifikazzjoni importanti, li jgħin biex jiddeċiedi dwar l-użu maħsub tal-istrument. Tindika kemm-il darba immaġini tidher imkabbra meta titqies permezz ta' trombi meta mqabbla ma' meta titqies bl-għajn.
In-numru ta 'ingrandiment huwa l-kwozjent tat-tul fokali tal-lenti u t-tul fokali tal-ocular. Fl-eżempju ta 'hawn fuq ikun240 / 24 = 10
It-tkabbir tat-trombi huwa espress fl-ewwel numru tal-klassifikazzjoni tat-trombi jiġifieri.8x42
L-aktar fatturi ta 'ingrandiment popolari huma 8x u 10x. F'ingrandiment 10x, oġġetti 100 metru 'l bogħod jidhru bħallikieku kienu 10 metri 'l bogħod.
Sommarju Partijiet Trombi U Funzjoni Tagħhom
Trankwit interessanti kif jaħdmu t-trombi, u kif bażikament jitqiegħdu flimkien minn arranġament sempliċi ħafna ta 'tliet partijiet ottiċi: Eyepiece, Priżmi, u Lenti Objettiva.
Il-Lenti oġġettivahija l-lenti kbira fit-tarf ta 'quddiem tal-trombi, tiffaċċja l-oġġett meqjus. Id-dijametru tal-lenti oġġettiva jissejjaħ il-apertura.Id-daqs tal-lenti jiddetermina r-riżoluzzjoni (sharpness) u kemm jista 'jinġabar dawl. L-immaġni maqbuda mill-objettiv hija riflessa u rasu 'l isfel.
Priżmijintużaw biex jikkoreġu l-immaġni. Meta r-raġġi tad-dawl tal-immaġni maqluba jgħaddu mill-priżmi, jirriflettu fuq l-uċuħ ta 'ġewwa tal-priżma u joħorġu bħala immaġni normali u li tħares reali. It-tipi ta 'priżmi huma priżmi Porro u priżmi tas-saqaf.
Il-Il-biċċa tal-għajnjew okulari hija l-parti fejn l-utent iħares lejn. L-immaġni li l-lenti oġġettiva tkun ġabret u pproġettat fl-aħħar tat-tul fokali tagħha, hija eżaltata mill-ocular u ppreżentata lill-għajn tat-telespettatur.
